一、软件使用说明

此软件适合 kyl-1020 系列、kyl-320 系列无线模块中继器使用，用户通过它可以配置中继模块的工作参数，或者用它来做数据传输测试。

二、软件使用方法

    1、连接无线模块与 pc 机串口，并供合适电源。注意非 rs232 接口的模块须做 232 电平转换后才能连接到 pc 机串口。如果使用的是我司配置的 ttl-rs232 转换线，请注意 usb 接头是从 pc 机取电用的，使用时一定要连接上。

图一:kyl-1020x/320x 系列模块 rs232数据线

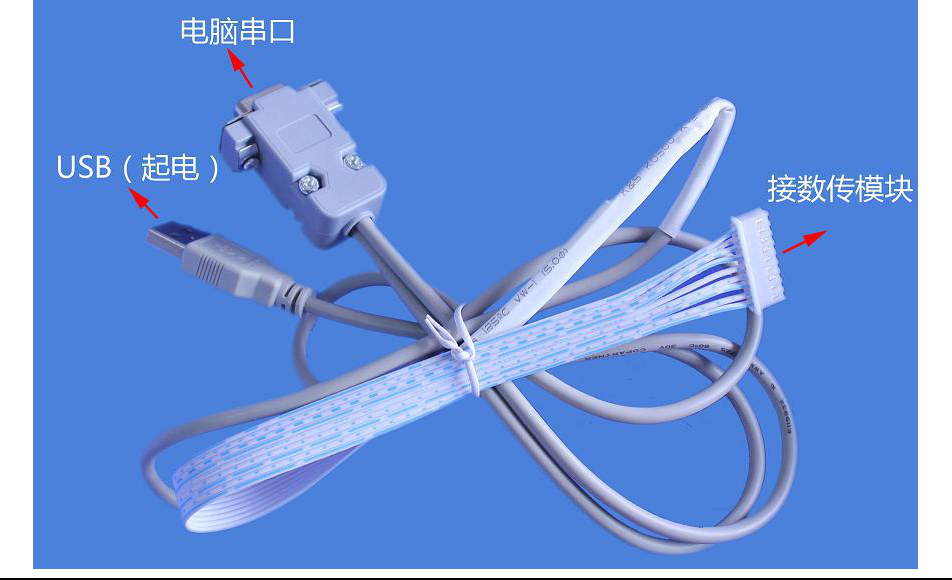

图二：kyl-1020x/320x 系列模块 ttl 数据线

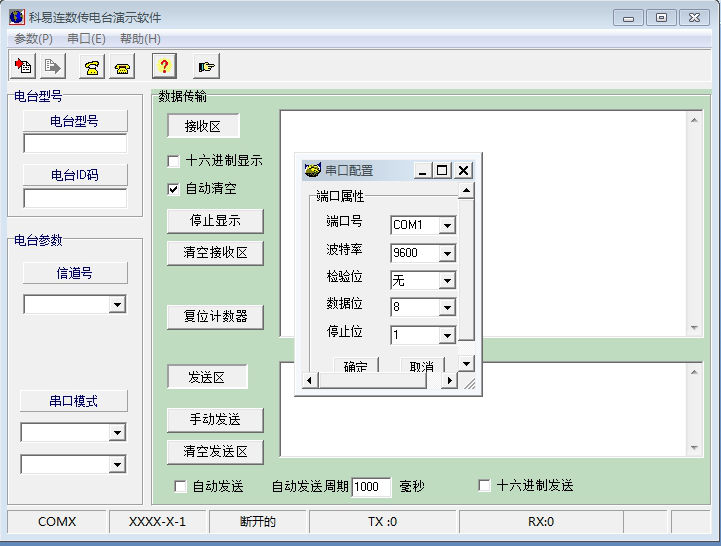

2、打开串口

打开菜单选项“串口”------“打开串口 ”

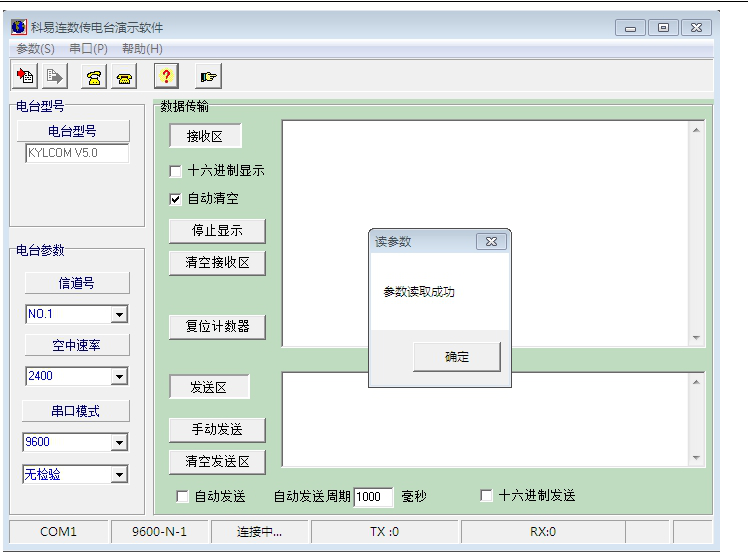

*注意设备所连接的 pc 机端口号3、读取参数打开菜单选项“参数”------“读参数 ”

从 pc 机取电用的，使用时一定要连接上。



4、选择参数

读参数成功后，在下拉框选择自己需要配置的参数，可配置的参数包括信道号、串口速率、检验位。

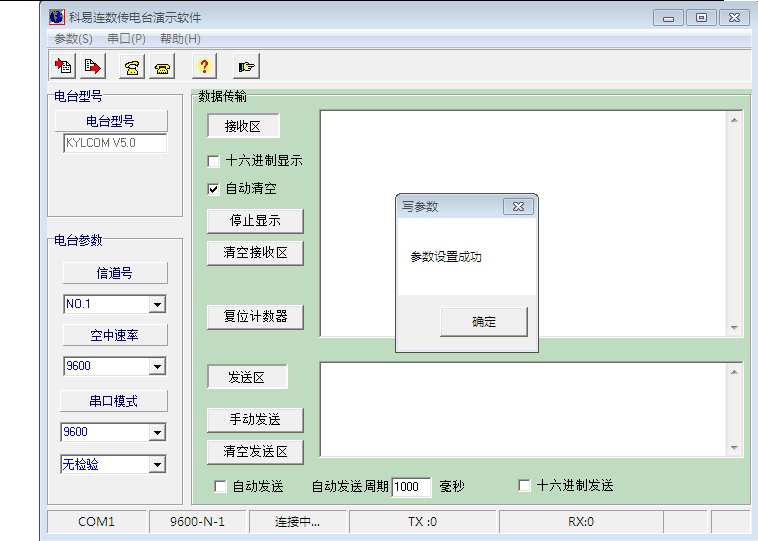

5、写参数

选择好所需参数后，一定要"写参数"，参数才能起作用。
打开菜单选项“参数”------“写参数 ”，写电台成功后，参数保存在电 的 eeprom 中，掉电不会丢失，无需重复配置。




  6、数据收发。用户可以用这个软件来对模块进行数据发送、接收测试。数据传输区分上下两部分。上部分是接收区，会自动显示模块空中收到的数据，显示方式有 ascii 和十六进制两种方式可选，默认为 ascii 方式。下部分是发送区，用户可填入需要发送的数据，数字可选 ascii 和十六进制方式发送。如果在"自动发送"标签前打勾，软件将按预定的发送间隔发送数据。

三、无线模块使用方法

模块正常上电时，模块的收发指示灯会闪烁（约 500 毫秒），所以给模块上电时，应注意指示灯的状态。如果不闪烁，应立即断掉模块的电源并检查电源的电源不要超出模块的最大供电范围及有没有反接。否则会永久损坏模块。连接不成功时，用户可按照以下步骤检查，排除故障。

1、上电指示灯不闪烁。

   1）检查电源的电压必须跟模块要求一致

   2）检查电源跟模块的连接,注意不要反接。

2、pc 机写频软件连接不到模块。由于 pc 机是 rs232 接口或者 usb 接口，所以 ttl、485 接口的模块都不能直接跟 pc 机串口       连接，连接前需做相应转换。

3、已做相应转换了，还是检测不到模块。

  1）pc 机软件需打开相应的串口。

  2）rs485 接口，应把模块的 485 接到转换器的 485 ，485 -接到转换器的485 - 。

  3）rs232 接口，应把模块的 rxd 接到 pc 机 db9 的 3 针（txd），模块的 txd 接到 pc 机 db9 的 2 针（rxd）。
