ky-806模拟量无线采集模块集模拟量采集及无线传输功能为一体,无需用户二次开发,快速方便实现低成本
无线远程数据采集及远程控制,且工业级设计,工作温度宽,满足全天候使用需求,rf采用窄带调频技术,抗干
扰能力强,符合en 300220。

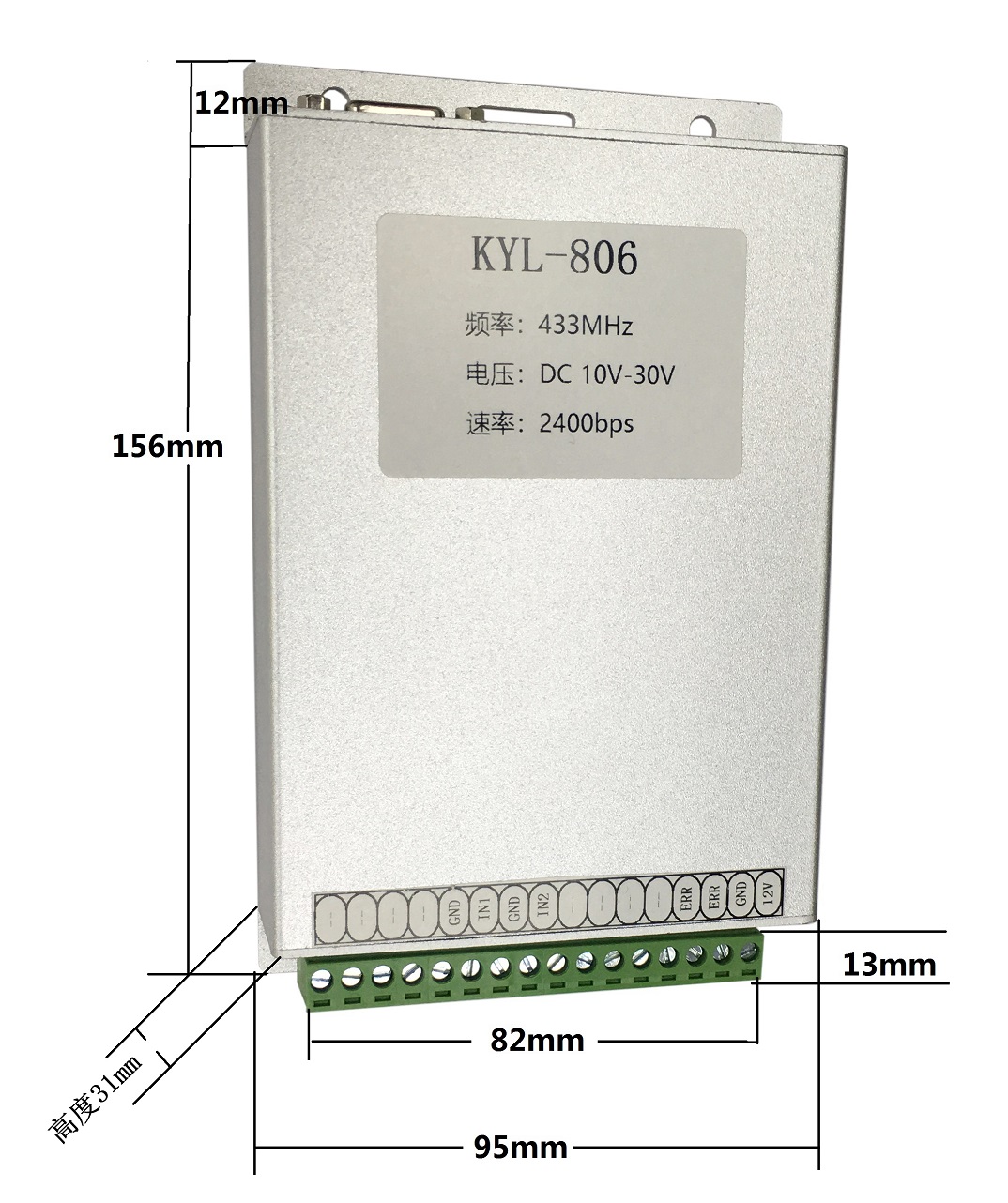

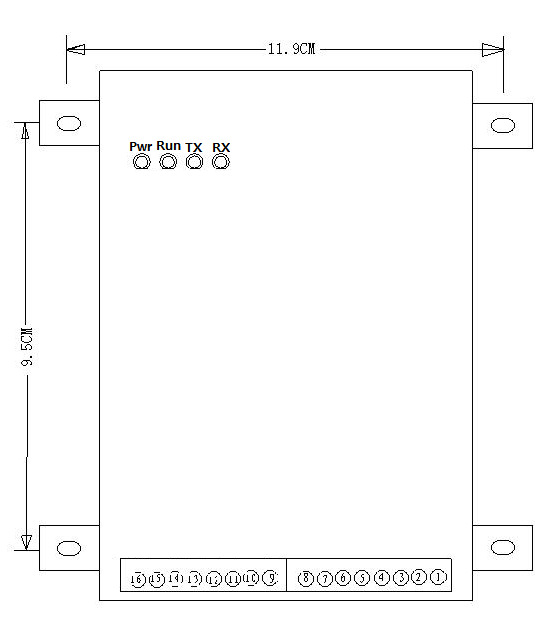

一、kyl-806尺寸图
1、模拟量:2路0-5v电压/4-20ma电流输入,2路0-5v电压/4-20ma电流输出
2、供电范围(12-30v),电源反接保护
3. cpu配有电源监视电路和看门狗电路,保证恶劣环境下可靠运行
4、具有电源、运行、接收、发射状态指示灯
5、无线通讯中断报警输出。1)继电器报警输出2)电压/电流输出0
6、支持modbus通讯协议
特性 | 典型值 | 备注 |
电源 | 24v | 12-30v输出电流≥500ma |
传输距离 | 1-3公里 | 空旷视距 |
输出数 | 2个 | |
输出类型 | 电压(0-5v)或电流(0-20ma) | 出厂前需指定 |
输入数 | 2个 | 可扩展到4个 |
输入类型 | 电压(0-5v)或电流(0-20ma) | 出厂前需指定 |
转换精度 | 0.50% | 12bit adc |
继电报警输出 | 无源输出 | 最大负载30v/1a |
发射电流 | 300ma | - |
接收电流 | 30ma | - |
载波频率 | 433mhz | |
调制方式 | fsk | |
尺寸 | 138mm*90mm*40mm | - |

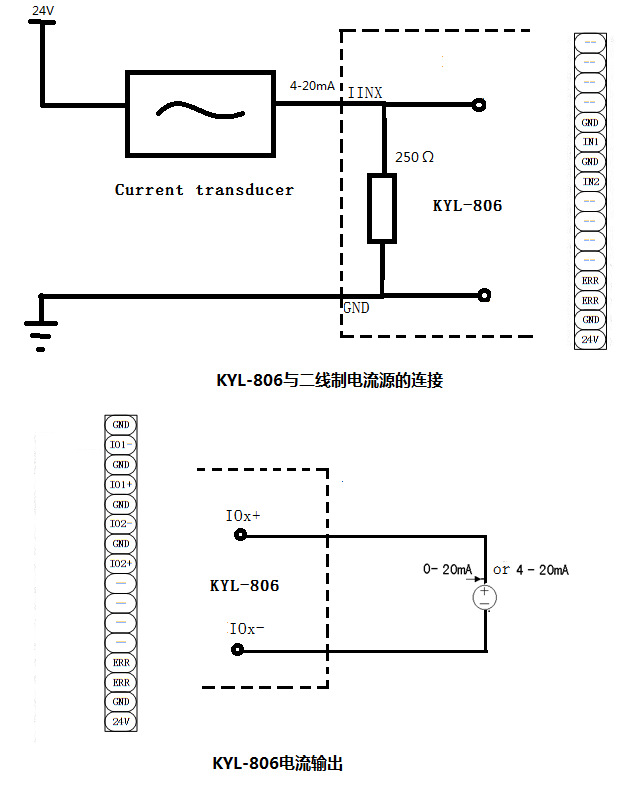

kyl-806引脚定义
脚序 | 功能 | 说明 | 备注 |
1 | vcc 电源输入 | dc:10-30v | |
2 | gnd | 电源地 | |
3 | 继电器无源输出(err) | 无线通讯信号中断报警输出 | 最大负载30v/1a |
4 | |||
5 | -- | ||
6 | gnd | 信号地 | |
7 | -- | ||
8 | gnd | 信号地 | |
9 | 电流输出io2 | 第二路电流输出正端 | |
10 | gnd | 信号地 | |
11 | 电流输出io2- | 第二路电流输出负端 | |
12 | gnd | 信号地 | |
13 | 电流输出io1 | 第一路电流输出正端 | |
14 | gnd | 信号地 | |
15 | 电流输出io1- | 第一路电流输出负端 | |
16 | gnd | 信号地 |
1、主从采集模式
1)工作模式选择采集模式。
2)主机是一台连接无线传输模块(如kyl-320i)的pc机或者触摸屏。
3)主机跟kyl-806采用标准的modbus rtu通讯协议。
4)主机跟kyl-806工作信道必须相同
5)kyl-806地址从1-254可设置

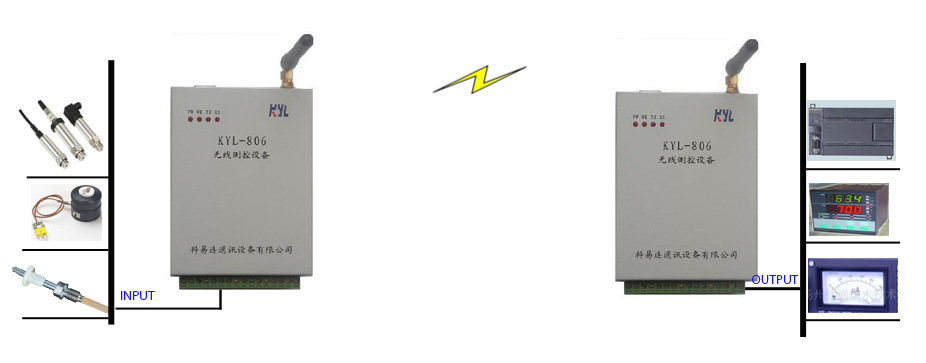

2、一对一的传输方式
1)工作模式选择定时模式,一台设置为主机,另一台设置为从机。主机定时采集输入信号、编码并无线发射
,接收方接收、解码并输出相应的电压或者电流信号,即接收方模块的输出信号跟随发送方的输入信号变化。
2)定时发送间隔可设置范围从30毫秒至60秒,当设置为000时,kyl-806采集模块仅作为接收单元,不发
送数据,当发送间隔设置为非0时,kyl-806主机按照设定的时间间隔定时发送采集数据。发送单元的最小
发送间隔跟无线通讯速率有关,一般为500ms,如需小的发送间隔,购买前应仔细说明。
3)互相通信的两只kyl-806,id及工作信道必须相同。
4)kyl-806的pin3(err),pin4(err)可作为报警输出。当接收方接收不到发射方的信号时,会输出
一个“闭合”信号
5)当通信发生故障时,输出电压或者电流可以自动设置到0或者保持原来的输出状态,此功能可以在“故障输
出模式”选项设置。
参数配置
1、参数配置
用户可以通过配置软件kyl-806对模块进行参数配置。可操作的参数包括
1)模块地址。范围从001-254。
2)工作信道。共有1-16个信道,每个信道有不同的工作频率。
3)工作模式。定时模式/采集模式。
4)主机/从机。定时模式下有效,主机按设定的间隔主动发送数据,从机接收数据并输出模拟信号。
5)定时发送间隔。定时模式下kyl-806的发送间隔,10毫秒至60秒可设置。
6)故障输出时间。定时模式下主从机通讯中断持续的时间超过故障输出时间时,主/从机将输出报警信号,
直到重新同步。
7)故障输出模式。如果选择“断开”,定时模式下主从机通讯中断持续的时间超过故障输出时间时,主/从机
所有输出将输出0信号,直到重新同步。

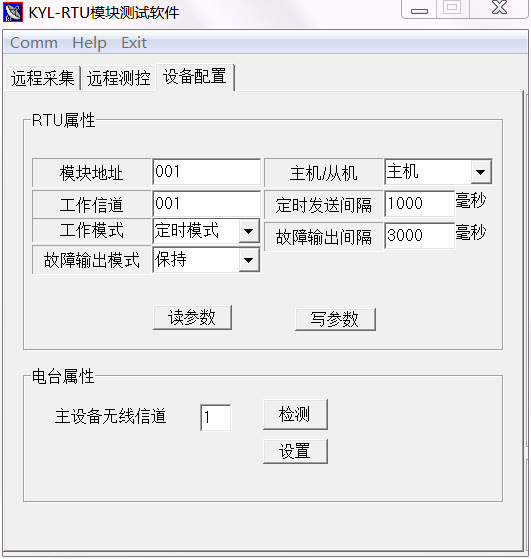

图: 参数配置软件

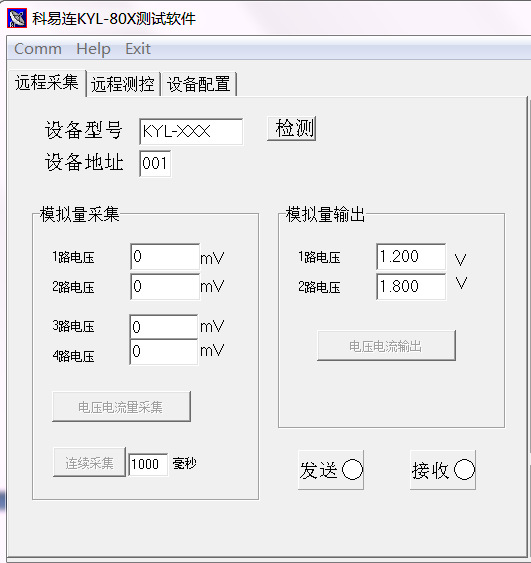

2、软件用法
1)使用编程线直接连接kyl-806到pc机。打开kyl-80x.exe,选择正确的端口。
2)上电,如果连接正常,kyl-rtu会显示“连接成功”,先点击“检测”按钮,此后用户可根据需要修改模块
参数,或者进行模拟量采集以及模拟量输出控制的测试。
kyl-806使用方法
1、给模块安装天线。
2、按照使用要求,通过我公司标配的编程线缆,设置好通讯参数,包括以下内容:
1)工作模式。一对一使用时,请请选择定时模式,modbus主从组网使用,请使用采集模式。
2)工作信道。互相通信的模块请设置相同的工作信道,信道1-16可设置。
3)模块id。一对一使用时,互相通信的模块id必须一致;采集模式时,不同模块须设置不同的id,
主机根据id来查询不同的模块。
4)定时模式下还需设置好主/从机、定时发送间隔、故障输出时间、故障输出模式。
3、断开编程线缆,连接kyl-806与相应的开关输入、开关输出设备。
4、连接电源(12-30v),打开电源开关,电源要求输出电流能达到500ma以上。

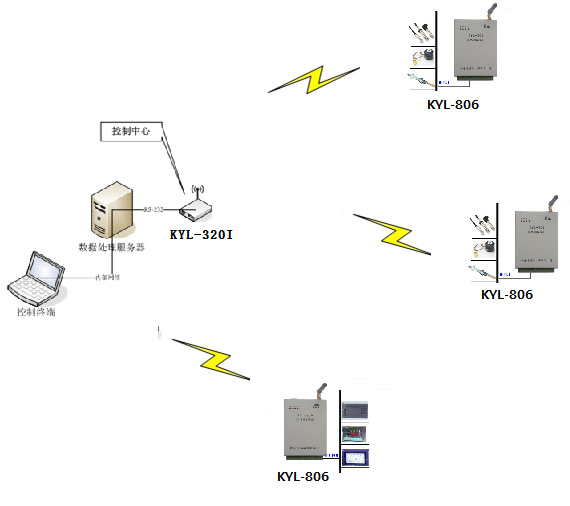

5、如果kyl-806工作在采集模式,用户主机需连接一只无线模块(如kyl-320i),通过无线模块发送采集
命令,如图所示。在采集模式下,用户还可以不通过编程线而是直接通过无线发送命令修改kyl-806的工作
参数。
6、无线远程采集、控制测试。
*注意、在同一遥控范围内使用两套以上遥控系统,应该选用不同的工作频率(工作信道)以避免相互干扰。

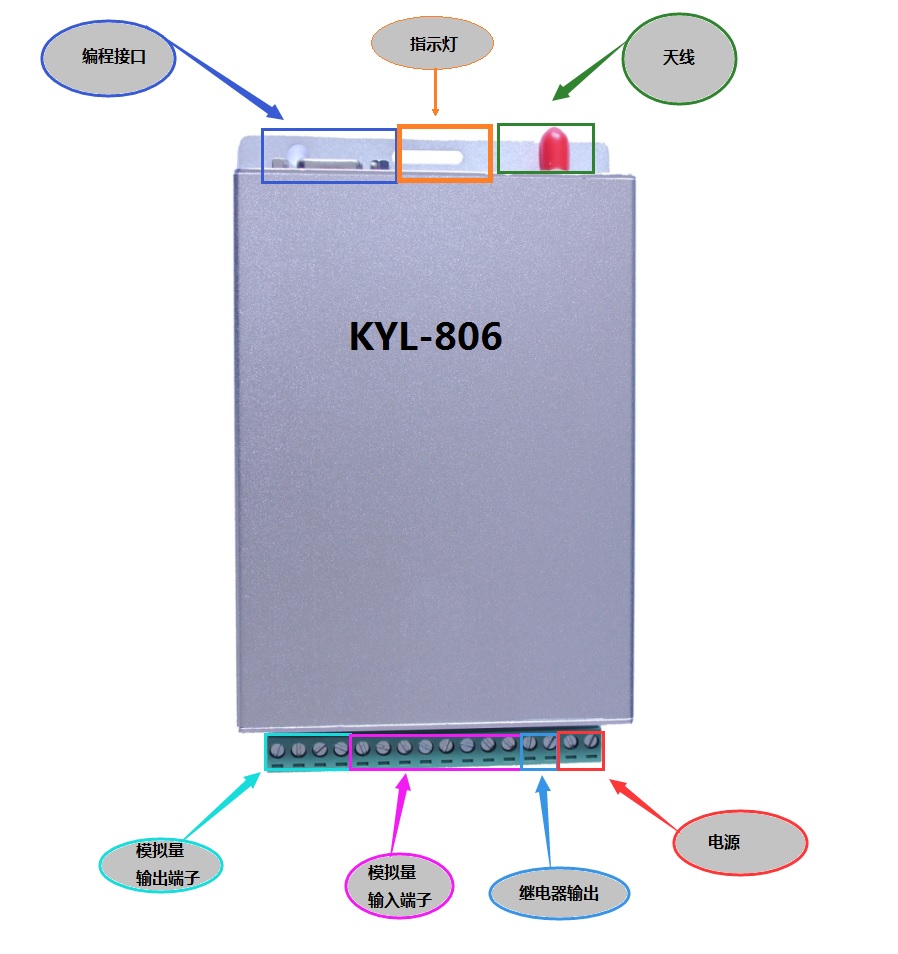

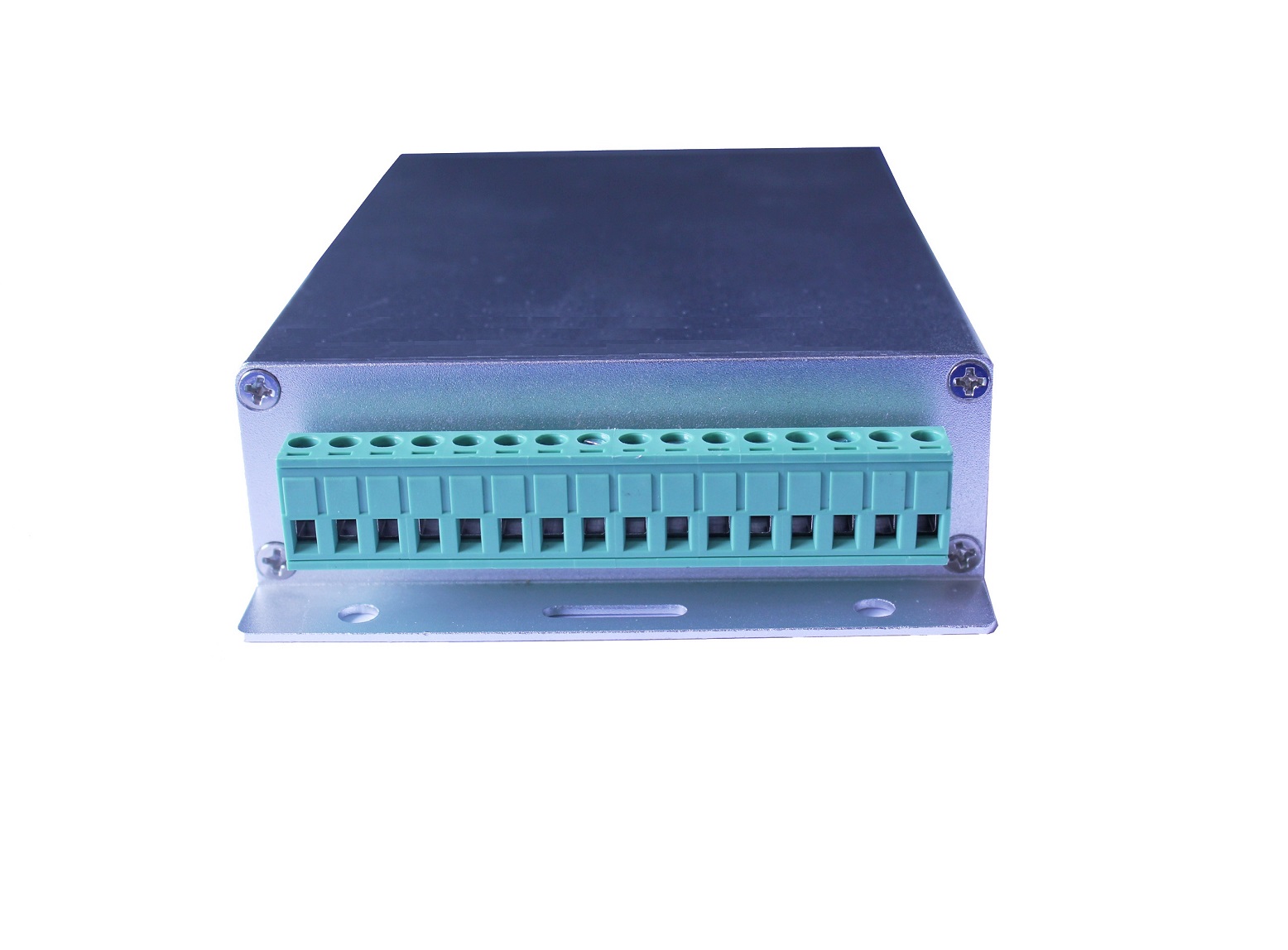

外形示意图

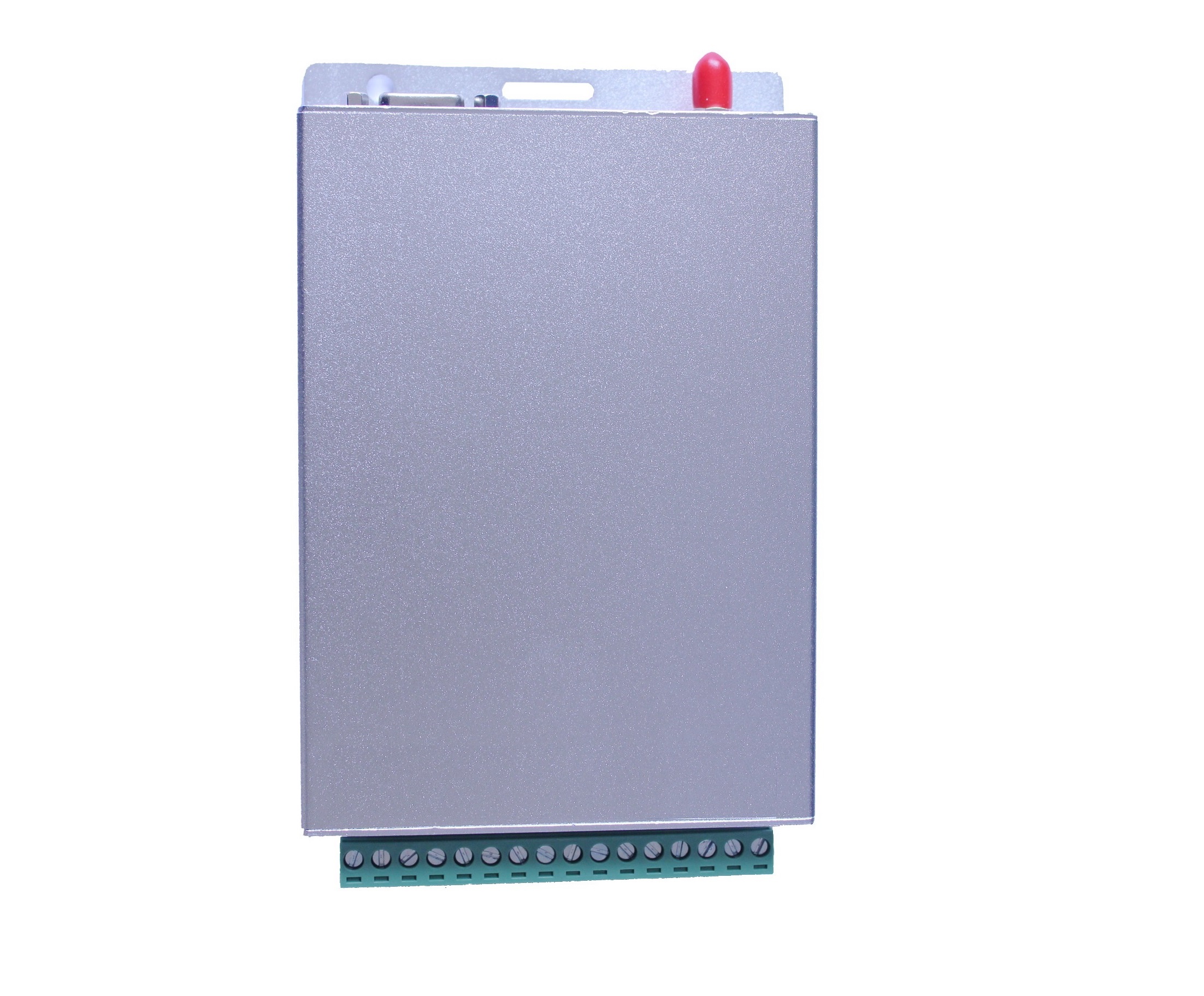

kyl-806外形示意图
1、标准配件
1、kyl-806无线模拟量模块一个。

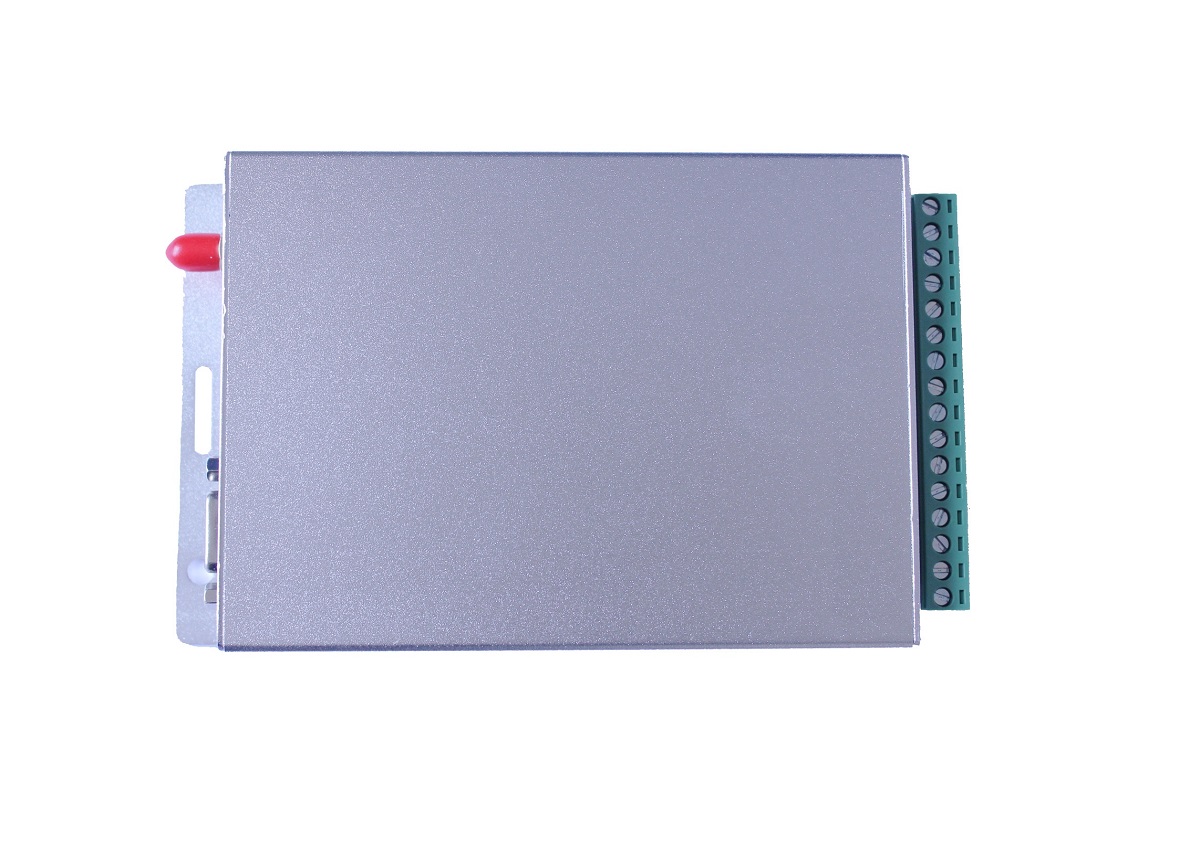

图:标准配件
2、可选配件

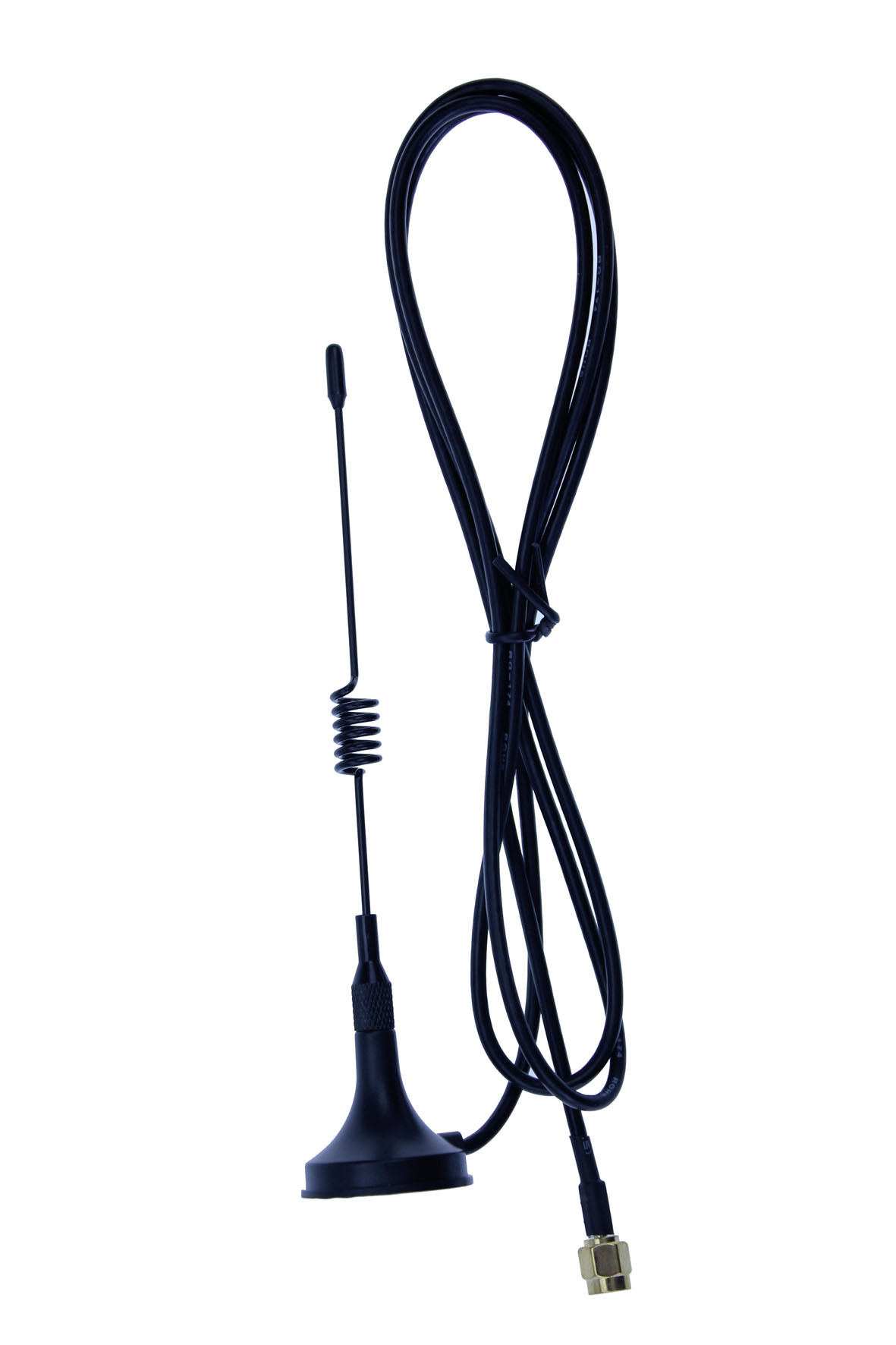

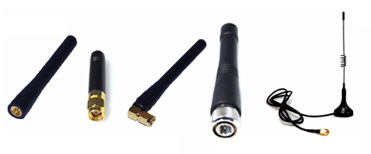

1、可选天线。(用户可跟据自己的实际使用情况,选择适合自己的天线,使通讯效果达到最佳
图:可选配件
