32路开关量无线实时传送，接收模块的晶体管开漏输出与发射模块的开关输入实时关联，即发射模块

输入开关闭合，接收模块相对应的输出继电器同步闭合，发射模块输入开关断开，接收模块的相对应输出
同步断开，各个通道互相独立。用户无需编程，无需现场布线就可以达到远程控制的目的。广泛应用于工
业遥控器、工业现场监控、水厂自动化等项目。

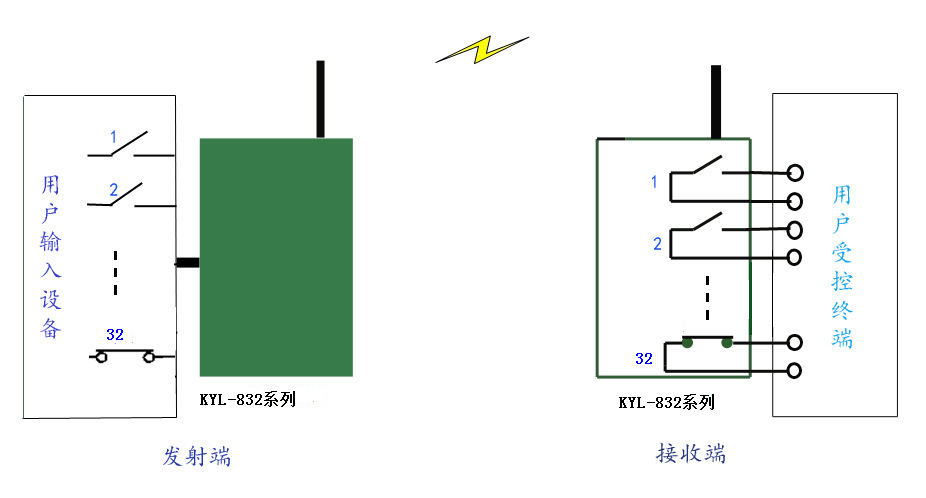

一、kyl-832系列应用图

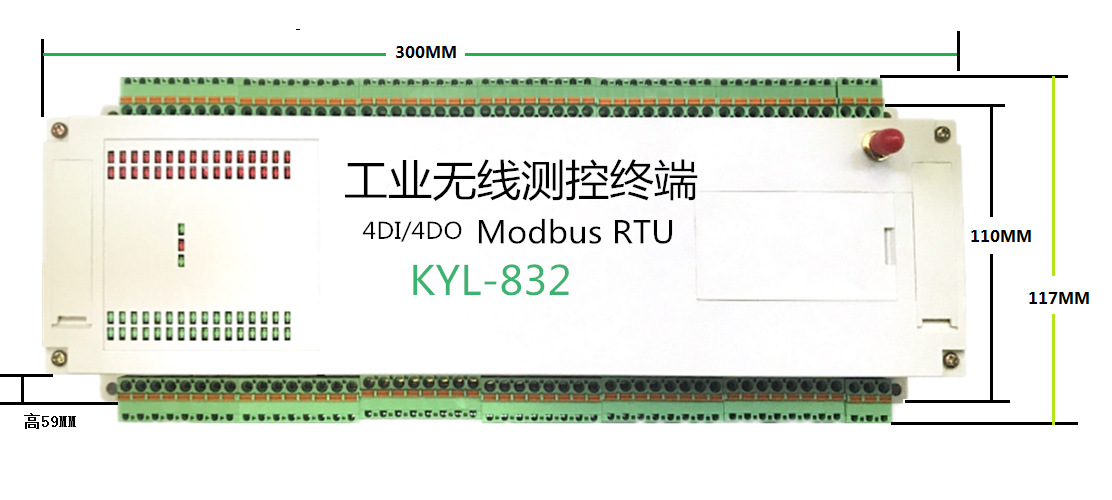

二、kyl-832尺寸图

无线水泵自动控制

无线声光报警灯

工业遥控器、工业现场监控

无线小车控制、无线杭车控制

水厂自动化

交通自动化控制

环境监测系统

石油管道监控系统

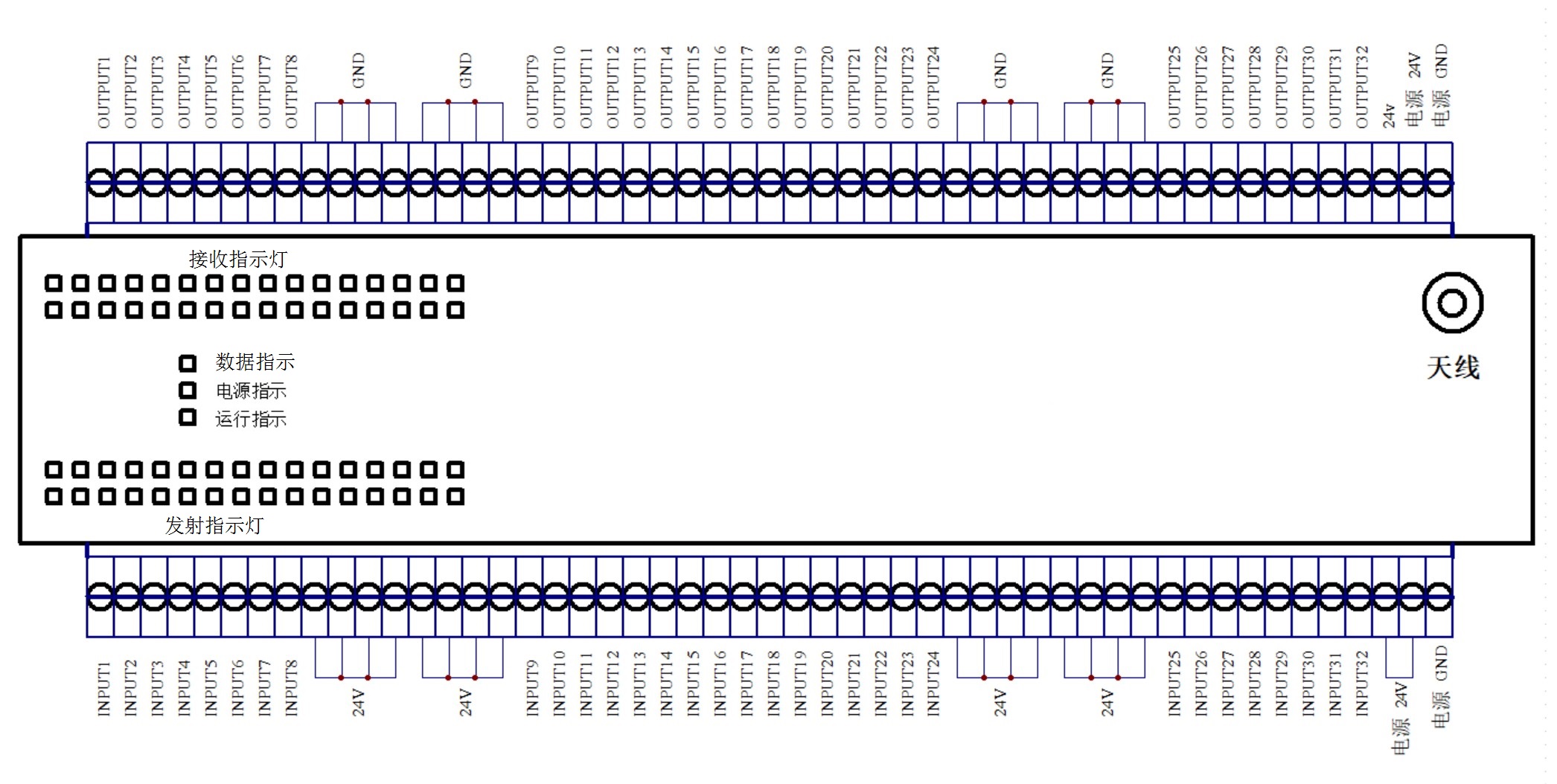

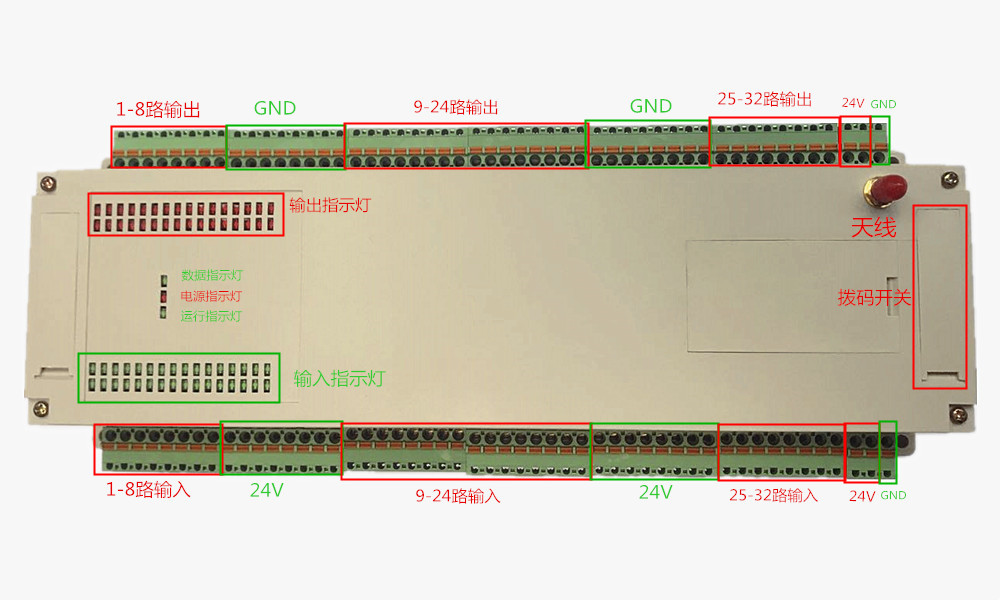

1、电源指示灯-pwr：上电常亮

2、数据指示灯-t/r：每秒闪动一次，表示模块运行正常

3、运行指示灯-run：模块每进行数据发射/接收时，指示灯闪烁

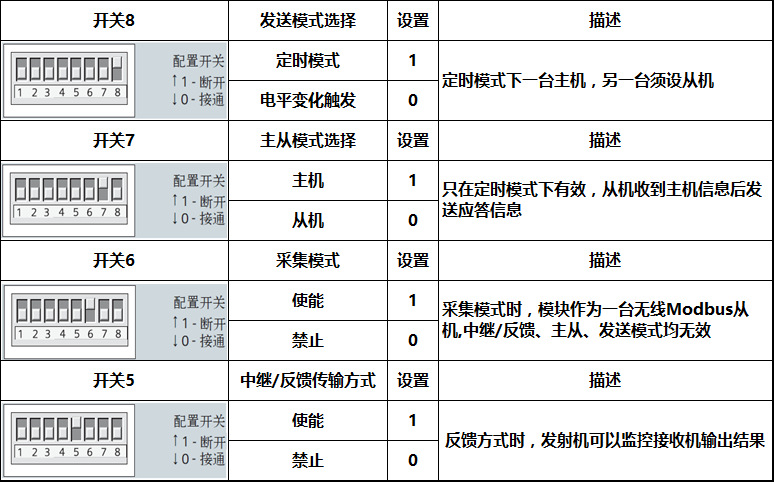

2、码开关dip5-8对应工作模式选择


使用提示：

    *用户一般使用输入变化触发发送模式即可，即dip7-on

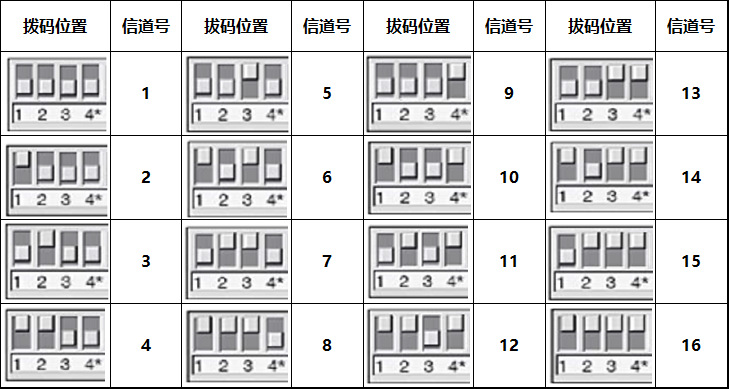

    *为避免同一遥控范围有两套以上系统同时工作时发生冲突，不同系统的模块应选用不同信道（工作频率）

    *定时模式下，必须一台是主机，一台是从机

    *拔码位置改变后，必须重新上电才能生效。

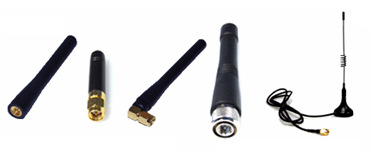

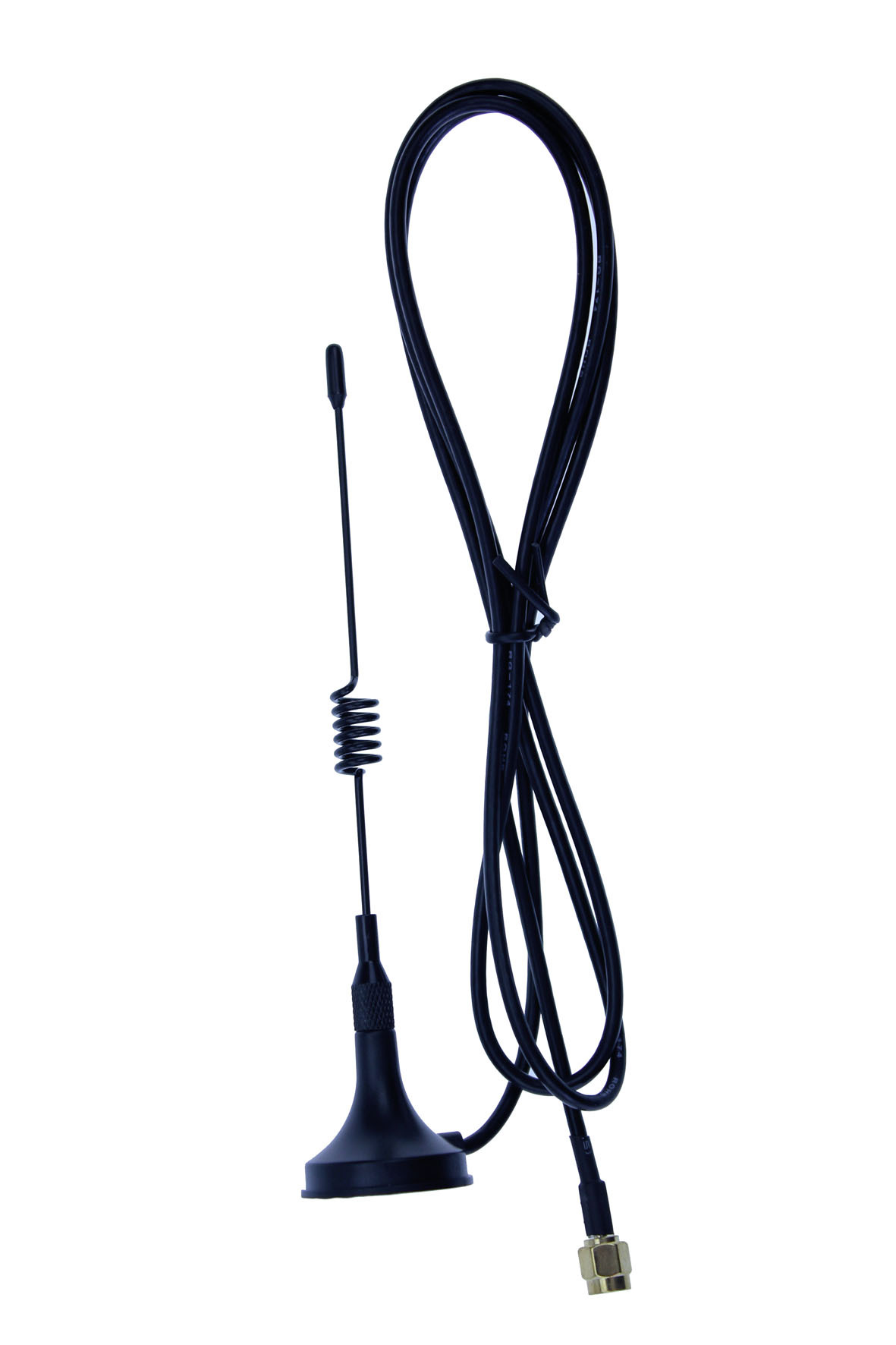

1、给模块安装天线。

2、按照使用需求，根据上述说明设置好拔码开关，连接相应的开关输入、开关输出设备。

3、连接电源（12-30v），打开电源开关，电源要求输出电流能达到500ma以上。

4、至此，模块的输入就能控制另一只模块的输出了。

5、模块双向传输，即一只模块在作为输入的同时，还可以作为受控输出，反之也可。

6、在同一遥控范围内使用两套以上遥控系统，应该选用不同的工作频率以避免相互干扰。

工作模式详细说明

1、触发模式

开关输入状态发生变化，将触发开关量模块发送本地开关量状态。此模式传输速度快，实时性好，
因为只有开关输入状态发生变化才会发射，所以能耗较小。

2、定时模式

   定时模式下，一台主机，另一台必须为从机。主机每秒跟从机同步一次，即主机每秒把本机的开关状
态传送给从机，然后从机把本机状态反馈给主机。当主机跟从机不能同步时间达到3秒后，主/从机所有
输出触点输出断开，直到重新同步。此模式下，会有最多1秒的开关传送延迟。

3、采集模式

采集模式时，dip8（发送模式）、dip7（主从模式）、dip5（中继/反馈模式）无效。此时模块相
当于一台无线modbus从机，不能主动发送数据。主机是一台连接无线数据传输模块的pc机或者其它数
据终端，数据终端发送modbus rtu命令，要求从机返回采集状态或者控制从机的开关输出，从机地址
1-254可设。

4、反馈/中继模式

反馈/中继模式时，接收机把收到的输出命令转发，使命令传输的更远，起到中继的作用。而发射机、

收到转发的命令后从本机输出端口输出开关信息，同时输出指标灯亮起/灭掉，其输出状态跟本机输入状

态完全一致。如果接收机未收到本帧命令，则不会转发，反馈失败，主机输出状态将跟输入状态不一致，

从而可以达到监控接收机输出结果的作用。用户如不刚接触产品，不熟悉使用方法时，应把所有拔码开关

拔到on的位置进行调试。
